Сетка кладочная
Кладочная сетка – это вид металлопродукции, который нашел широкое применение в строительной индустрии. Такое изделие используется для армирования железобетонных изделий и конструкций, кирпичной кладки, дорожных покрытий и других сферах народного хозяйства.
|
Ячейка
|
Размер карты
|
Цена (руб./м.)
|
| сетка кладочная 50х50х2,5 | 2х0,5 м. | от 66,00 |
| сетка кладочная 50х50х3 | 2х0,38, 2х0,51, 2х0,64, 2х0,75, 2х1, 3х2 м. | от 69,00 |
| сетка кладочная 50х50х4 | 2х0,38, 2х0,51, 2х0,64, 2х0,75, 2х1, 3х2 м. | от 112,00 |
| сетка кладочная 50х50х5 | 2х0,38, 2х0,51, 2х0,64 м. | от 172,00 |
Конструктивные особенности кладочной сетки
Кладочная сетка представляет собой сваренные перпендикулярно друг другу ряды проволок диаметром 3-5 мм (рис. 1) и относится к легким сеткам (тип 4 и 5).
Основные требования к продукции указаны в ГОСТ 23279-85. Основные параметры сеток приведены в таблице 1.
Одной из главных характеристик изделия является расстояние между осями стержней, которое для продольной проволоки составляет 100-500 мм, а для поперечной – 100-400 мм.
| Вид кладочной сетки | Тип кладочной сетки | Длина, | Ширина, | Диаметр продольных и поперечных стрежней, | Шаг продольных стержней, мм | Шаг поперечных стержней, мм | Размеры выпусков продольных и поперечных стержней,мм |
| мм | мм | мм | |||||
| легкая | тип 4 | 850-9000 | 650-3800 | 3-10 мм / 3-10 мм | 100 | 100 | 25 |
| 200 | 150 | ||||||
| 300 | 200 | ||||||
| 400 | 250 | ||||||
| 500 | 300 | ||||||
| тип 5 | 3950-9000 | 3-5 мм / 5-10 мм | 400 |

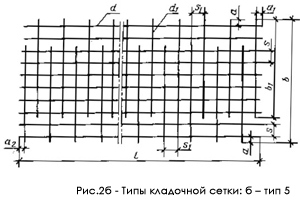

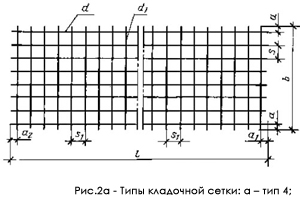

При этом сетка может иметь стержни на всю ширину изделия (рис. 2а) или смещенные поперечные стержни (рис 2б).
 |
 |
Рис. 2 – Типы кладочной сетки: а – тип 4; б – тип 5
Кладочную сетку поставляют в рулонах или в виде плоской продукции (в картах).Для изготовления кладочной сетки используют холоднотянутую арматурную проволоку класса ВР-І. Для изготовления крестообразных соединений применяется метод контактной точечной сварки. Материалом для проволоки являются низкоуглеродистые марки сталей, имеющие хорошую свариваемость и пластичность, благодаря чему при транспортировке и эксплуатации кладочная сетка сохраняет целостность швов и повышает несущую способность строительных конструкций.
Основные сферы применения кладочной сетки
Кладочную сетку, главным образом, используют для армирования кирпичных стен в зданиях или при возведении заборов. Особенно процедура армирования важна, если конструкция предусматривает наличие вентиляционного отверстия между стеной и облицовочным кирпичом. Укладка сетки осуществляется на каждом четвертом/пятом слоях кирпича. Под воздействием веса стены арматура зажимается, работая как единое целое с кладкой.
Армирование кладочной сеткой или армопоясом бывает двух видов: продольное и поперечное. При поперечном армировании на стержни воздействуют поперечные растягивающие нагрузки, проявляющиеся при сжатии кладки. Поэтому изделие препятствует разрушению кирпича при растяжении или изгибе, повышая тем самым несущую способность стены. Простенки, стены и колонны также возводят с использованием поперечной кладочной сетки с диаметром прутков не больше 8 мм. С целью защиты от коррозии кладочную сетку покрывают слоем раствора Кроме того, кладочная стенка востребована для выполнения следующих задач:
- штукатурные работы;
- армирование гипсовых панелей;
- ограждение фасадов зданий, строительных территорий, строительных лесов, дорожных работ;
- дренаж горизонтальных террас, несущих стен;
- идентификация подземных коммуникаций;
- армирование бетона, полов, фасадов, стен, арок;
- механическая защита обшивки стальных трубопроводов;
- армирование дорожных покрытий;
- армирование железобетонных конструкций;
- укладка труб отопления теплых полов и др.
Кроме того, такой тип сетки может использоваться не только в строительстве. К примеру, возможно применение кладочной сетки в качестве фильтрующего элемента при транспортировке жидкостей и газов.
